最近の天文アマチュアの方々は、焦点距離2000mmオーバーのブローニーフィルム直焦撮影や強拡大の冷却ＣＣＤ撮像等を行っており、BRC-250のFL=1260mm程度では満足できないという声がありました。Ｆ５のリッチークレチアンという世界に類を見ないＢＲＣを実現したタカハシの研磨技術からすれば、Ｆ８のリッチークレチアンは困難な事ではありません。
しかし、ＦＲＣ（フラットフィールド・リッチークレチアン）では、像面を完全に平坦化するフラットナーレンズに合わせて、主鏡／副鏡の非球面率を決定しています。このような準リッチークレチアンでは、純粋な（オリジナル）リッチークレチアンよりも非球面率が強く、より高度な設計となっています。したがって純リッチークレチアン＋フラットナーレンズよりも中心球面収差、周辺のコマ、非点、像面湾曲全てに収差が小さくでき、FRC-300では、イメージサークルφ90mmの隅にまで10μｍ以下というBRC-250と同等の完璧な星像が得られます。また、合焦機構はＢＲＣと同じ方式で確実に固定できる温度補正機構（±５°Ｃ）も内蔵しております。
オプションで冷却ＣＣＤ用のＦ5.9となるレデューサーも用意しており、これも冷却ＣＣＤ用としては十分な10〜20μｍの星像が得られます。
|
|
|
機構図
|
 |
|
|
|
|
|
主焦点
|
|
型式※１
|
ＦＲＣ式アストロカメラ
|
|
有効径
|
φ300mm
|
|
副鏡径
|
φ125mm
|
|
合成焦点距離
|
2348mm
|
|
合成口径比
|
１：7.8
|
|
イメージサークル
|
φ90mm
|
|
メタルバックフォーカス
|
106.2mm
|
|
鏡筒径
|
φ324mm
|
|
鏡筒全長※２
|
1030mm
|
|
質量
|
約30kg
|
|
|
|
|
レデューサー使用
|
|
合成焦点距離
|
1770mm
|
|
合成口径比
|
１：5.9
|
|
イメージサークル
|
φ36
|
|
メタルバックフォーカス
|
83.7mm
|
|
|
|
※１フラットフィールド準リッチー・クレチアン式
※２筒先からヘリコイド面まで |
|
|
|
|
|
主焦点（ＦＬ＝2348mm）
|
|
総合評価
|
光量
|
|
|
|
４波長総合
画角＝0.000
倍率＝300
DEF＝0.000000
|
中心
光量100％
YK=0.000
|
d 0.24μm
c 1.79μm
F 3.34μm
g 6.13μm
|
|
|
４波長総合
画角＝-0.500
倍率＝300
DEF＝0.000000
|
φ41
光量85％
YK=20.521
|
d 1.9μm×2.0μm
c 2.2μm×2.6μm
F 4.6μm×3.3μm
g 7.2μm×5.2μm
（Ｘ×Ｙ）
|
|
|
４波長総合
画角＝-1.000
倍率＝300
DEF＝0.000000
|
φ=82
光量64.4％
YK=41.242
|
d 5.0μm×11.2μm
c 5.8μm×11.6μm
F 6.4μm×10.4μm
g 8.1μm×9.7μm
（Ｘ×Ｙ）
|
|
|
|
|
|
レデューサー（ＦＬ＝1769mm）
|
|
総合評価
|
光量
|
|
|
|
４波長総合
画角＝0.000
倍率＝300
DEF＝-0.060000
|
中心
光量100％
YK=0.000
|
d 3.20μm
c 4.51μm
F 3.44μm
g 5.62μm
|
|
|
４波長総合
画角＝0.300
倍率＝300
DEF＝-0.060000
|
φ19
光量91.5％
YK=9.264
|
d 8.5μm×10.7μm
c 6.3μm×12.4μm
F 8.5μm×10.8μm
g 3.7μm×14.7μm
（Ｘ×Ｙ）
|
|
|
４波長総合
画角＝0.600
倍率＝300
DEF＝-0.060000
|
φ37
光量58.5％
YK=18.536
|
d 23.1μm×29.4μm
c 21.1μm×30.4μm
F 22.6μm×30.1μm
g 17.3μm×33.4μm
（Ｘ×Ｙ）
|
|
|
|
|
|
ロンキーテスト画像
|
|
|
|
|
|
200本/インチ ロンキースクリーン
レーザー光使用
|
|
|
|
|
|

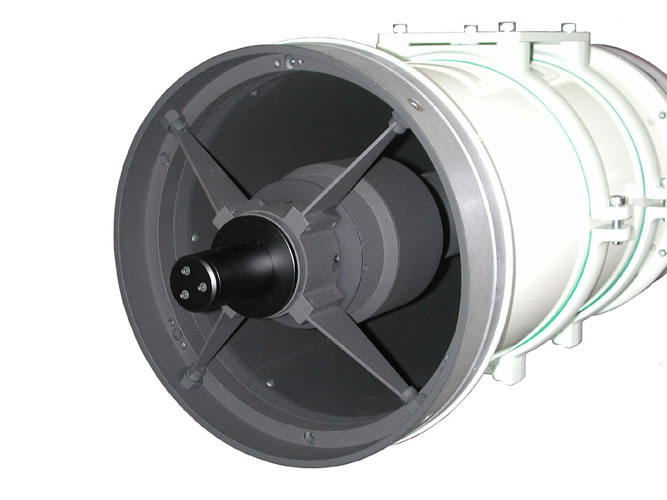

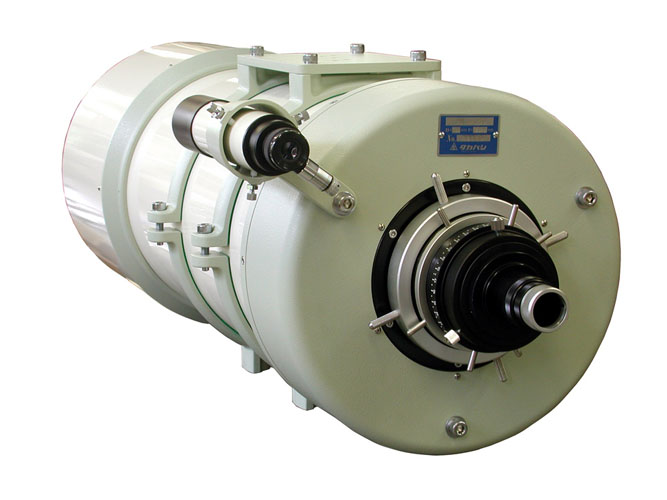

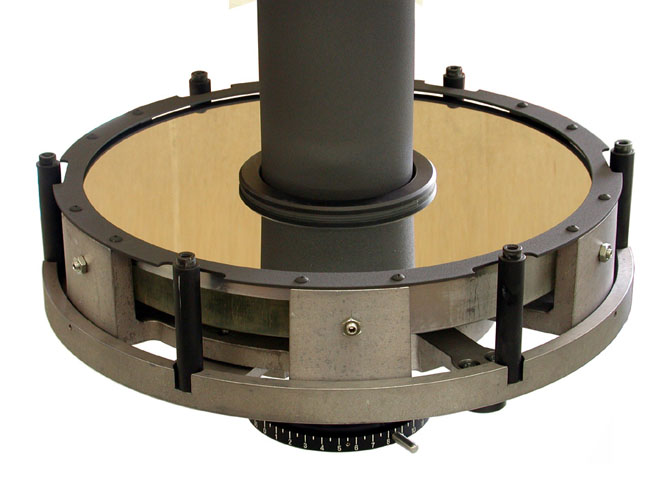

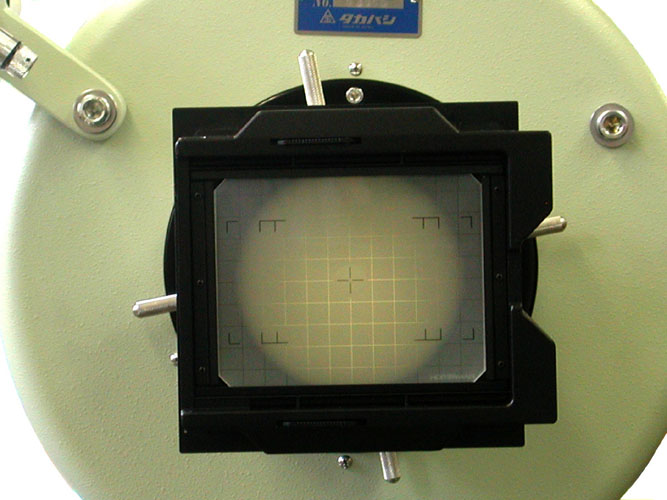

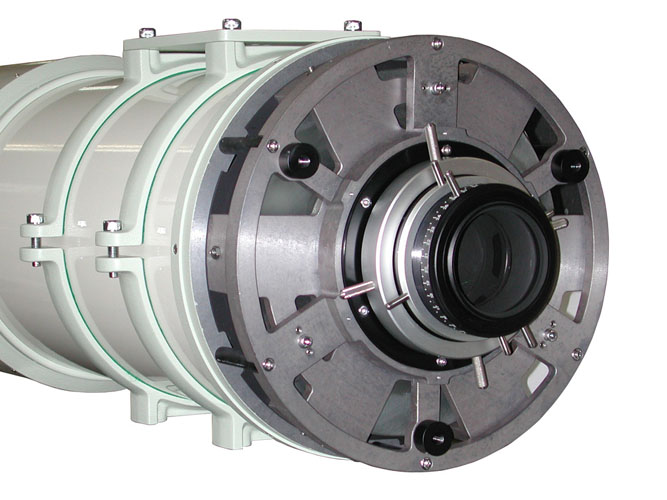

各部の画像
|
|
