EM-11 TEMMA3赤道儀 発売のご案内

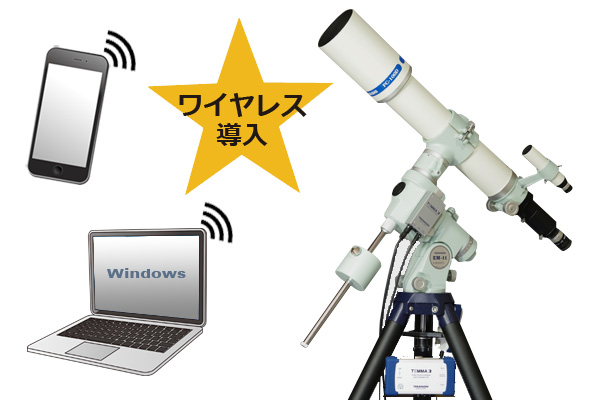

スマートフォンでワイヤレス導入

TEMMA3 は標準で無線LANを内蔵しました。日本語表示にも対応した天文アプリの SkySafari 6* を使って、スマートフォンの操作で自動導入が行えます。Wi-Fi接続できるWindowsパソコンは、仮想COMポートドライバをインストールし対応ソフトを使うことでワイヤレスで導入できます。パソコンだけでなくスマートフォンやタブレットからも自動導入ができるので、観望会などでは便利に使えます。
＊SkySafari 6 Plus と SkySafari 6 Pro で可能。SkySafari は Simulation Curriculum社のアプリです。

USB と RS232C で有線接続

TEMMA3は周辺機器との接続を電源インターフェイスに集約しています。これまでのEMシリーズ赤道儀は赤道儀パネルの電源ジャックに電源を接続していましたが、TEMMA3は電源インターフェイスを経由して赤道儀に電源を供給します。電源インターフェイスは無線LANチップを内蔵していて、パソコンとは無線と有線のどちらでも接続できます。有線接続はRS232Cに加え、ご要望の多かったUSBでも接続できます。

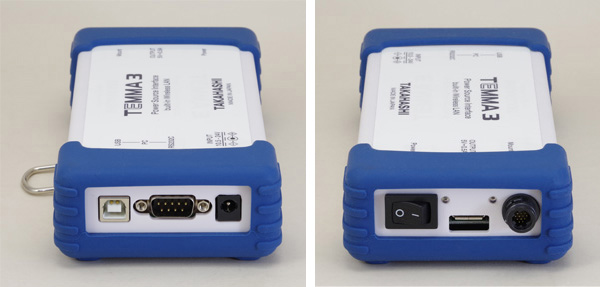

電源インターフェイスの左側にはパソコンと接続するためのUSB端子（USB2.0 Type-B）、RS232C端子（オス）、電源入力端子があります。 右側には赤道儀用電源スイッチ、赤道儀パネルと接続する端子、DC5V 0.5Aを出力するUSB端子があります。
電源を投入すると、赤道儀用電源スイッチの状態にかかわらず、無線LANとUSB出力端子が有効になります。
駆動する電源は、DC10.5V～24Vと幅を持たせた対応となっています。手配しやすいDC12V、電流を押さえられるDC24Vと状況に応じて選べます。電源入力端子は不用意に抜けないようにロック付きを採用しました。ここには従来のDCプラグも差し込めます。

※写真の電源インターフェイスはラベルシールですが、製品は本体へ印刷しています。

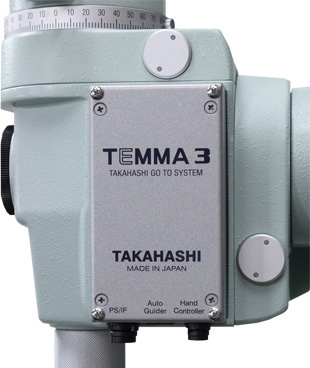

赤道儀パネル 従来機では赤道儀パネルにあったインターフェイスや設定スイッチの機能をハンドコントローラーと電源インターフェイスに割り振ったため、赤道儀パネルはシンプルになりました。 TEMMA3の赤道儀パネルには、ハンドコントローラー、電源インターフェイス、オートガイダーを接続するコネクターがあります。 ハンドコントローラーと電源インターフェイスは、ワンタッチコネクタを採用した柔軟性のあるケーブルで接続します。 オートガイダーの端子はTemma2Zと同じRJ-12形状の端子です。

安全機能

◎ハードウエアリミットスイッチを標準装備
テレスコープウエストのポジションで子午線を過ぎて追尾していったとき、鏡筒が三脚に干渉するのを防止するため、恒星時駆動時をしていて赤道儀パネルが水平を過ぎてから約10°傾くまでに、3つのLEDが点滅しLCD画面に「Horizontal Limit」と表示してモーターが停止します。恒星時駆動が停止しても座標は失いません。
復帰はハンドコントローラーか自動導入アプリの方向操作で行います。
この機能はOFFにも設定できます。

◎オーバーハングリミット機能
テレスコープウエストのポジションで赤緯軸のバランスウエイト側が鏡筒側より上にならないように、ハードウェアリミットスイッチとリンクして、ハードとソフトの2重の安全機能を備えています。許容角度を超えると、LCD画面に「Overhanging」と表示し3つのLEDが点滅してモーターを停止します。
復帰はハンドコントローラーか自動導入アプリの方向操作で行います。
この機能はOFFにも設定できます。


●方位・高度座標を記憶して待機する機能があります。座標はEE-PROMに記憶するため、電源をOFF/ONしても座標を記憶しています。待機位置は天頂や水平方向など自由に設定できます。
起動は自動導入コマンドで行います。

●電源ケーブルは、ロック式DCプラグとシガープラグをペアにした専用のものが付属します。

EM-11TEMMA3赤道儀 仕様 形式 ２軸モーター内蔵、ドイツ式赤道儀 赤経微動 ウオームホイル全周微動　(減速比144：1) ステッピングモーターによる電動駆動（手動は不可) 高速、中速、修正速度の３速切替 赤緯微動 ウオームホイル全周微動（減速比144：1) ステッピングモーターによる電動駆動（手動は不可) 高速、中速、修正速度の３速切替 方位微動 ダブルスクリュー方式、可動範囲±10° 傾斜角微動 スクリュー式、可動範囲　高度20°〜50° 目盛環 赤経：最小目盛10分 赤緯：最小目盛２° ウエイト 3.5kgが付属 駆動方式 両軸駆動、水晶発振制御、回転誤差±0.05％(対恒星時) 駆動周波数　約160pps 最高速 赤経方向：恒星時の約350倍速 赤緯方向：約±5250秒角／sec 補正駆動 赤経方向：0.01〜1.99倍 赤緯方向：±0.1〜14.85秒角／sec. ハンドコントローラーの操作で設定 PCインターフェイス ・USB2.0 Type-B ・RS232C端子（オス） インターリンクケーブルでPCと接続 自動導入 パソコンを接続することにより可能（要対応ソフト） SkySafari6 をインストｰルしたスマートフォンから無線で可能 PC用対応ソフト ・テレスコープトレーサー2000 （タカハシ） ・ステラナビゲーターVer.11 （アストロアーツ） ・ステラショット2 （アストロアーツ） ・SUPER STAR V （Seeds Box） ・TheSkyX (Software Bisque) 無線LAN APモード、STAモードに対応 Wi-Fi機能搭載のWindowsパソコンは仮想COMポートで接続 安全機能 ハードウエアリミットスイッチを標準搭載、オーバーハングリミット機能 待機機能 任意の位置で待機設定が可能 電源入力ジャック 内径φ2.1mm 外径φ5.5mm　ロック付き 電源電圧 DC 10.5V ～ 24V 消費電流 最大60W 外形寸法 ／ 質量 電源インターフェイス ： 175 x 91 x 43 mm / 410g ハンドコントローラー ： 78 x 126 x 28 mm / 170g 搭載質量 約8.5kg 質量 7.3kg

税別価格 EM-11TEMMA3 赤道儀 ¥295,000 リングレベル（EM-11） ¥8,900 メタル三脚SE ¥94,000 VBメタル三脚＋EM-11架台AD＋ボルト ¥69,800 オートガイダーケーブルZ-S ¥10,000 発売 6月より出荷の予定ですが、部品の入荷状況により遅れが生じる場合があります。
