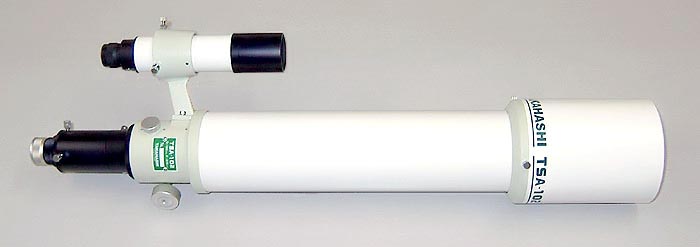

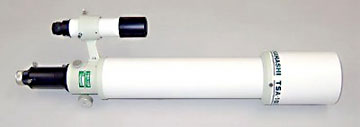

TSA-102
Triplet Super Apochromat
コンセプト

新しく設計した3群3枚の対物レンズは、2枚目にスーパーEDガラスを使用し、前後をクラウンガラスで挟んだ、密着式のアポクロマートレンズです。この望遠鏡は、眼視と写真撮影それぞれで最高レベルの光学性能を目標に開発しました。具体的には、前モデルのフローライト・アポクロマートと比較して、青〜紫の色収差(F線、g線のハロー)が1/3以下に減少しています。
眼視性能に関しては、人間の目の分光感度に比重をかけたストレール比(回折限界以内に何%の光が収束するか)が 99.2%とTOAシリーズと同等のほぼパーフェクトな性能です。
また、冷却CCDカメラやデジタル一眼レフカメラの撮影では、TOAシリーズ用の35フラットナーやレデューサーとのマッチングがとても良好です。35フラットナー使用時には、35mmサイズ全面で可視光波長の全てが10ミクロン以内に収まります。レデューサーを使用したときでも、中心で10ミクロン、最周辺でも約20ミクロンというフラットフィールド特性を持っています。

スペック
形式
TSA型3群3枚 アポクロマート
有効径 102mm
焦点距離 816mm
口径比 1:8.0
構成 3群3枚
コーティング 全面マルチハードコート
分解能 1.14"
極限等級 11.8等
集光力 212倍
鏡筒径 114mm
鏡筒全長 Nタイプ 910mm
Sタイプ 890mm(フード格納時は、790mm)
質量 Nタイプ 5.0kg(ファインダー付)
Sタイプ 5.4kg(ファインダー付)
ファインダー 7倍50mm(実視界6.3°)、
照明装置・FQR−1対応
付属品 保証書、取扱説明書、4mmヘックスキー
※セット品にはアイピース類が付属します。
35フラットナー
焦点距離 800mm
口径比 1:7.8
イメージサークル φ40mm(写野2.8°)
レデューサー
焦点距離 610mm
口径比 1:6.0
イメージサークル φ50mm(写野4.7°)
