形式
|

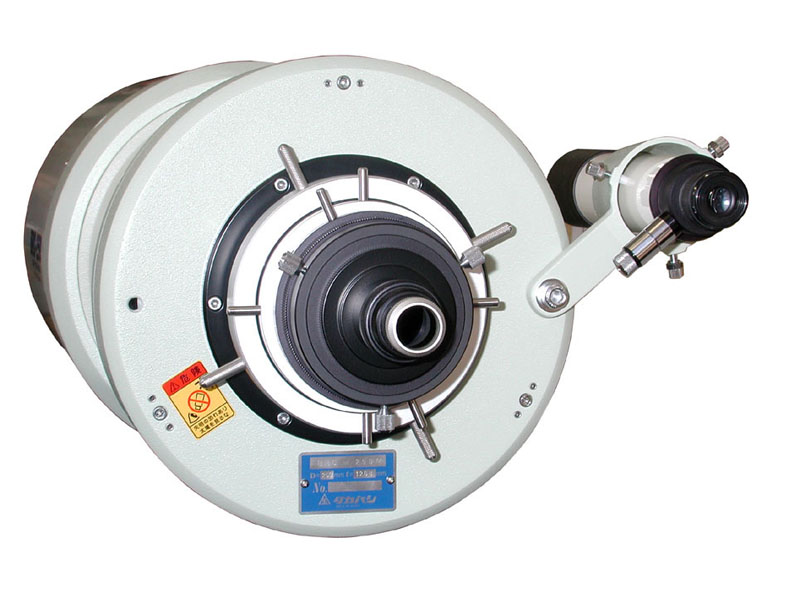

ベーカー準リッチークレチアン・アストロカメラ |

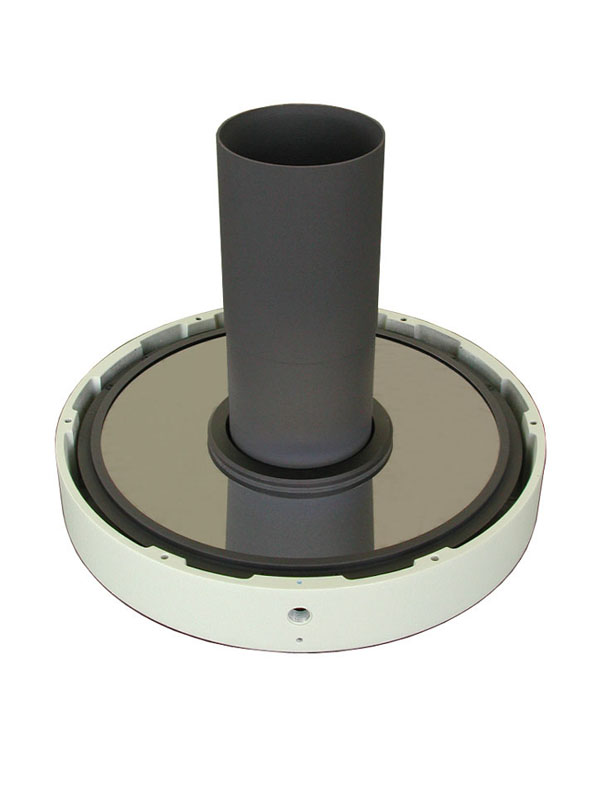

主鏡 |
φ260mm パイレックス材 |
有効径 |
φ250mm 回転双曲面
増反射アルミメッキ(Sio保護膜付き) |

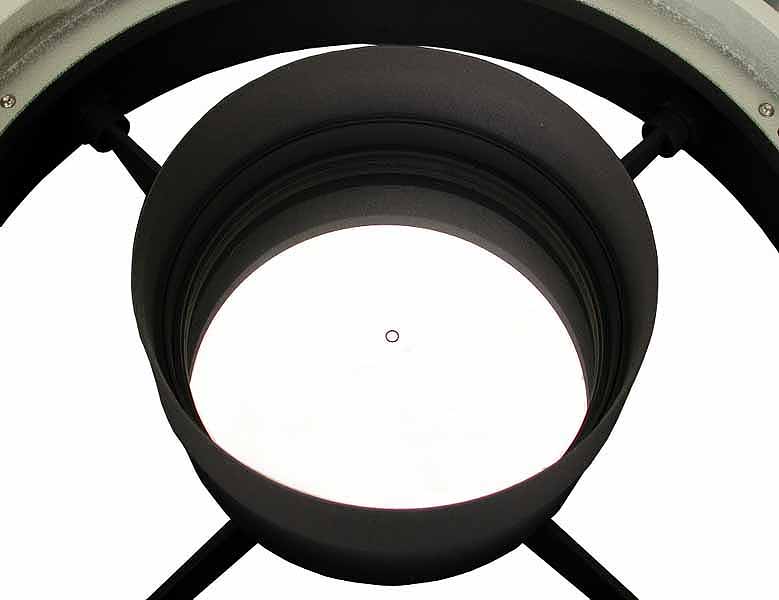

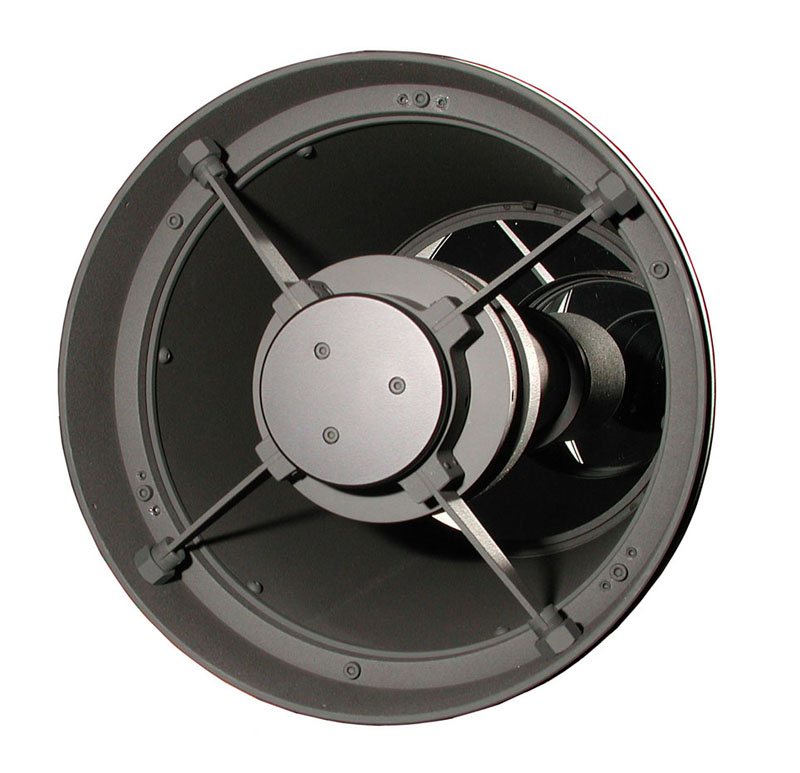

副鏡 |
φ125mmパイレックス材 |
有効径 |
φ120.5mm 回転双曲面
増反射アルミメッキ(Sio保護膜付き) |

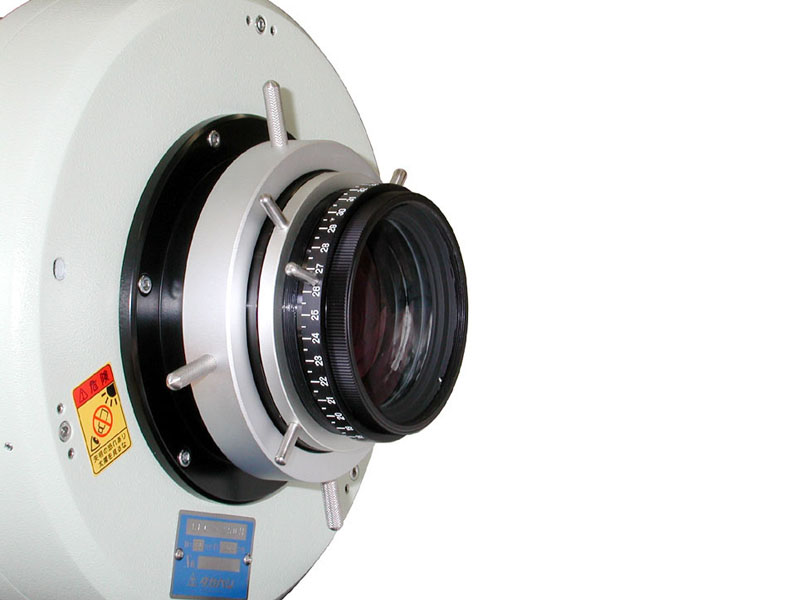

補正レンズ |
2群2枚 有効径φ87mm
光学ガラス 全面マルチコーティング |
合成焦点距離 |
1268mm |
口径比 |
1:5 |
実効口径比 |
1:6(バッフルなど中央遮蔽率計算による) |
イメージサークル |
約φ100(中心光量を100%として、
光量が60%以上の範囲) |
イメージOFF
サークル |
約φ128(光量が0%となる範囲;設計値)

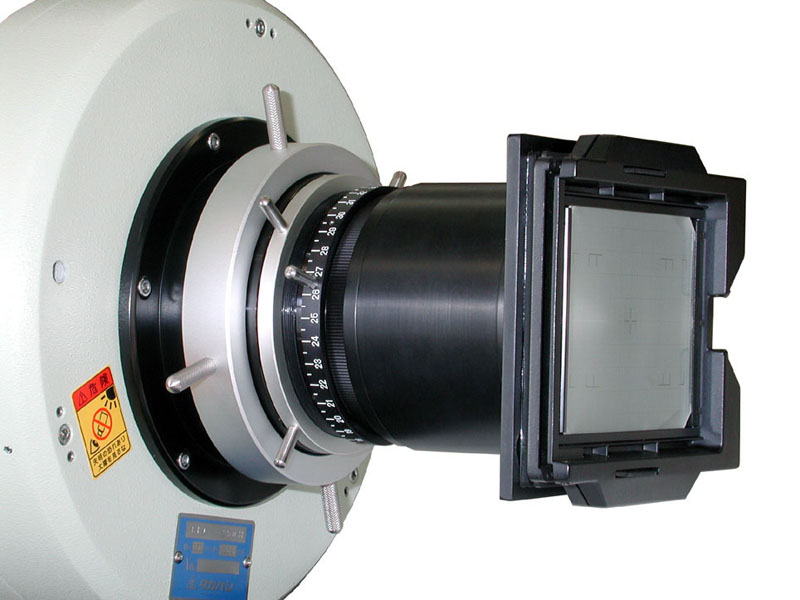

4×5カメラφ116mm |
星像 |
中心星像 2ミクロン
φ100 10ミクロン以内 |
メタルバック |
106.2mm |

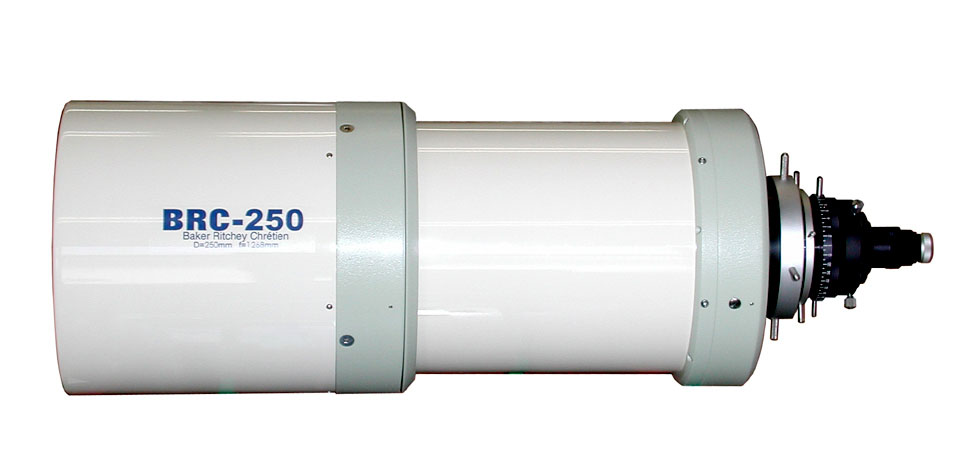

鏡筒径 |
φ280mm |
鏡筒全長 |
595mm(筒先からヘリコイド面まで) |
質量 |
16.6kg(ファインダー、ファインダー脚別) |
ファインダー |
7倍50mm(照明ユニット付)
11倍70mm取り付け可能(オプション) |

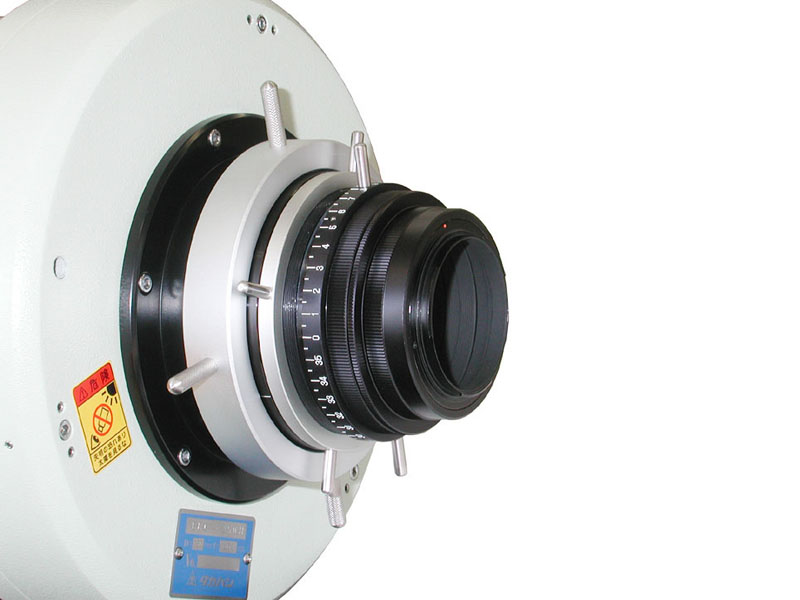

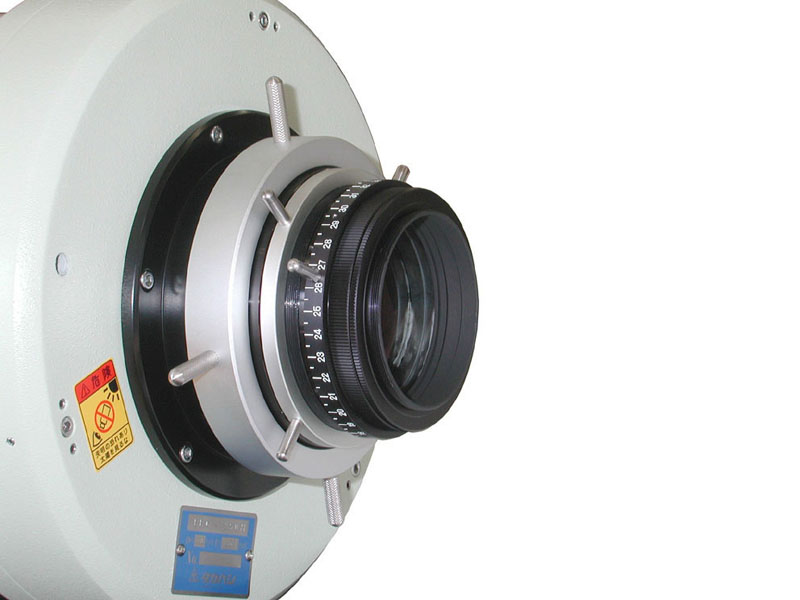

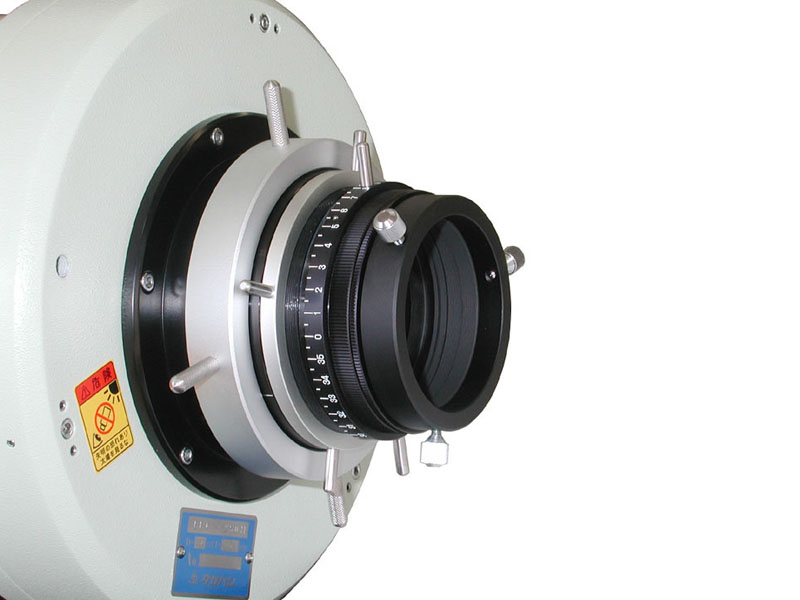

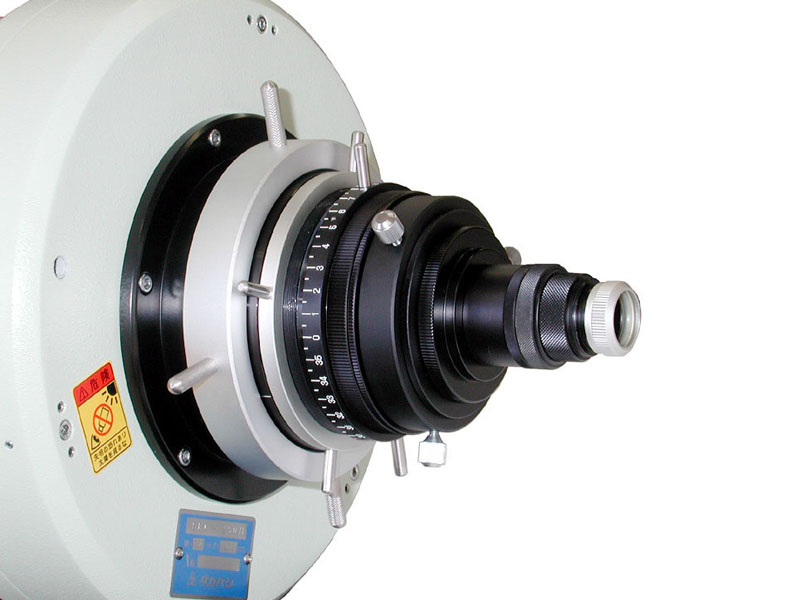

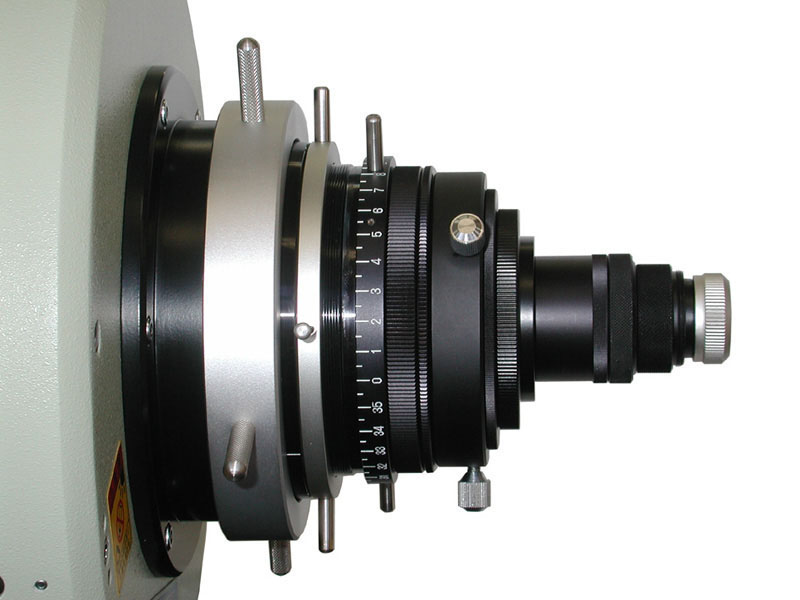

接眼部 |
回転ヘリコイド形式 読みとり最小目盛約0.014mm |
